Tuyaux en béton non armé

DESCRIPTION ET EMPLOIS

Les tuyaux en béton de PREFABRICADOS ALBERDI S.A. servent, principalement, à conduire dans des canalisations souterraines des eaux noires ou d'assainissement, des drainages de routes, des eaux pluviales et des eaux de surface par gravité ou, dans certains cas, à faible pression. Ces produits sont fabriqués par compression radiale et leur géométrie les définit comme étant des tuyaux de type "joint à emboîtement".

Par ailleurs, la directive européenne 89/106/CE implantée par le Décret Royal espagnol 1630/1192 établit que la tuyauterie en béton armé doit comporter le marquage CE et être conforme aux dispositions contenues dans la réglementation actuellement en vigueur, la norme UNE EN 1916:2003. C'est pourquoi PREFABRICADOS ALBERDI S.A. marque tous ses tuyaux en conséquence.



FICHE TECHNIQUE

• Télécharger fiche technique - Tuyauteries en masse



DÉSIGNATION ET NORMES

CLASSES DE RÉSISTANCE
Fn : Charge de rupture (KN/m2)
Fn’ : Charge de rupture (KN/m)

SELON UNE EN 1916

	CLASSE N	CLASSE R
Fn	90	135

SELON ASTM C14 M

DN (mm)	CLASSE 1 Fn’	CLASSE 2 Fn’	CLASSE 3 Fn’
300	26,5	33	38
400	30	40	44
500	34	46,7	53,3
600	38	52,5	64



DIMENSIONS NOMINALES

DN (mm)	DE (mm)	E (mm)	LU (mm)	POIDS (kg/ml)
300	540	55	2.400	175
400	680	62,5	2.400	271
500	780	70	2.400	355
600	910	76,5	2.400	492



CONTRÔLES DE QUALITÉ DES TUYAUTERIES EN BÉTON EN MASSE

• Test d'étanchéité par le biais de l'essai d'exfiltration d'air sur 100 % des tuyaux fabriqués la journée précédente.
• Si la fabrication se fait ar lot à la demande du client (voir conditions particulières), les contrôles de qualité suivants sont réalisés en plus du test mentionné auparavant :
  • Résistance à la compression d'éprouvettes de béton frais.
  • Analyse de la consistance du béton frais.
  • Alcalinité et absorption d'eau.
  • Résistance mécanique : essai de rupture des trois arêtes.
  • Essais hydrostatiques.
  • Essais d'étanchéité sur le joint.

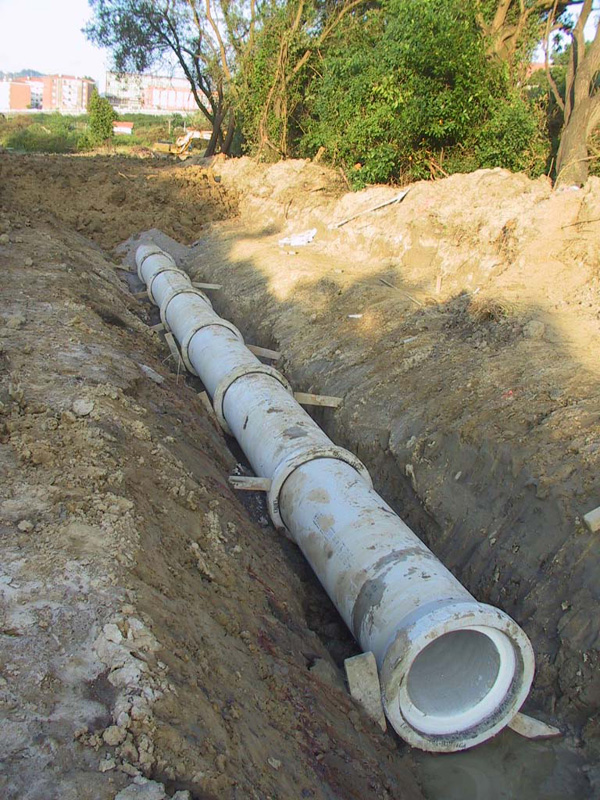

GALERIE D'IMAGES
